Що таке РЕКЛОУЗЕР

Хоча реклоузери вже достатньо широко використовуються в українських розподільчих електричних мережах напругою 6-35 кВ, багато хто, навіть, з професіоналів-електриків, не можуть одразу пригадати, що означає цей термін.

Формальне  визначення комутаційного апарату, який прийнято в Україні називати Реклоузером (або Автореклоузером) навено нижче, спочатку спробуємо привести спрощене пояснення:

Функцію, яку виконує реклоузер в розподільчих повітряних лініях середньої напруги (6-35кВ), можна порівняти з функцією автоматичного вимикача в домашній мережі 220 В.

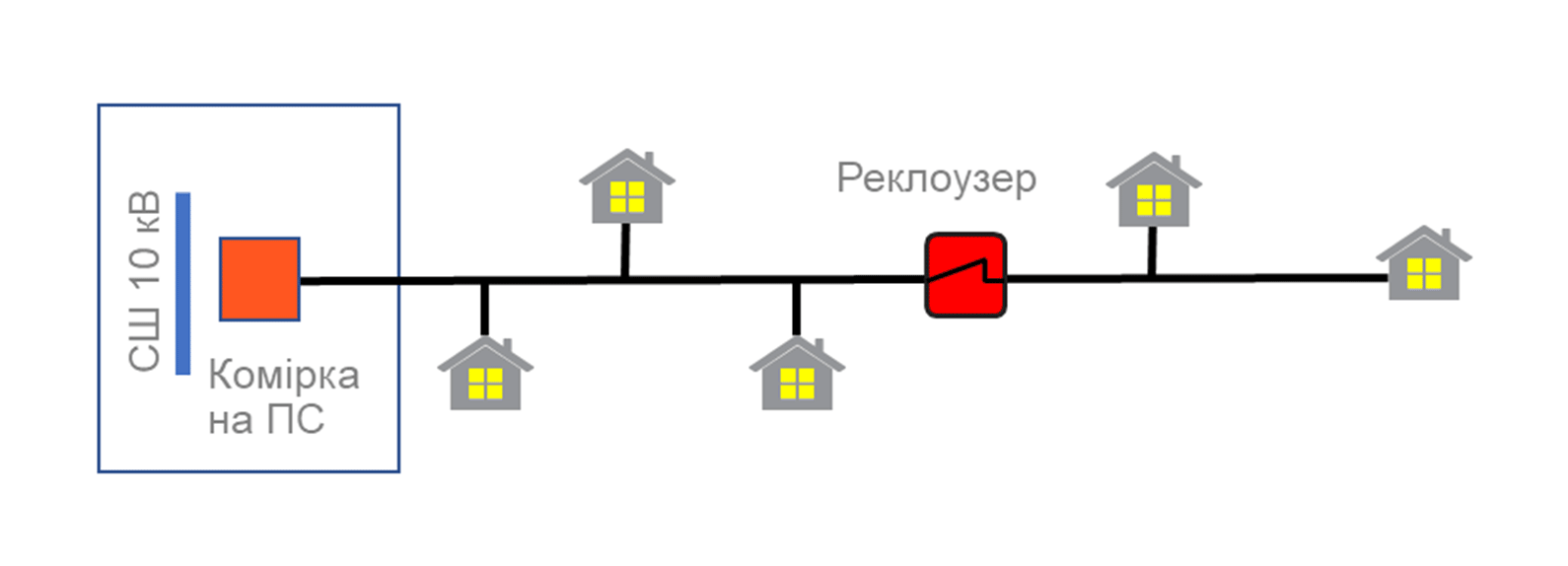

Він встановлюється в лінію між джерелом живлення і споживачем, розділяючи її на секції (або декілька секцій, в разі встановлення кількох реклоузерів). І в разі виникнення короткого замикання, відключає ділянку мережі, в якій виникло пошкодження.

Але окрім розмикання, функціонал реклоузера обов’язково передбачає можливість запуску автоматичного циклу кількох повторних включень через задані проміжки часу.  Що, власне, і підкреслює його повна оригінальна назва: Automatic Circuit Recloser  (Автоматичний Повторний Замикач)

Доцільність повторних спроб включень обумовлено тим, що в повітряних мережах середньої напруги переважна більшість коротких замикань спричиняється випадковими швидкоплинними факторами, як от падіння гілок дерев, схльостування проводів від вітру, випадковий дотик до сторонніх предметів.

70-80% коротких замикань в таких лініях самоусувається без відчутних наслідків для цілісності лінії, тому автоматичне відновлення живлення без втручання оператора виявляється доцільним і бажаним.


Тобто, принципово, функція реклоузера дуже проста: відключити ділянку в разі виникнення пошкодження, через заданий час повторно спробувати її включити (на практиці використовують однократне або двократне повторне включення з проміжками по декілька секунд, максимально – чотирикратне).  Якщо пошкодження самоусунулось – залишитись включеним, якщо проблема залишилась – відключитись і чекати на втручання ремонтників для пошуку пошкодження.

Такий алгоритм роботи дозволяє швидко і автоматично відновити живлення після самоусунення короткого замикання, що допомагає зменшити відключення споживачів електроенергії та забезпечити більш стабільну роботу електромережі.

В стандарті Інституту Інженерів з Електотехніки та Електоніки IEEE Std С37.100 1992 року наведене наступне визначення визначення комутаційного апарату Automatic Circuit Recloser, який у вітчизняних джерелах зветься РЕКЛОУЗЕР або Автореклоузер:

“A self-controlled device for automatically interrupting and reclosing an alternating-current circuit, with a predetermined sequence of opening and reclosing followed by resetting, hold-closed, or lockout operation.”

An automatic circuit recloser always consists of (i) a switching device, (ii) a control unit and (iii) sensors for current and/or voltage sensing.

Що можна перекласти як:

“Реклоузер це автономний пристрій для автоматичного розмикання та повторного вмикання ланцюга змінного струму із заздалегідь визначеною послідовністю розмикання та повторного вмикання з подальшим скиданням, утримуванням у замкнутому стані або блокуванням.”

А далі в дію вступають обмеження реального світу:

–        Розімкнути лінію під напругою 10 тисяч вольт по якій тече струм у кілька десятків або навіть сотень Ампер простим розведенням контактів неможливо. При роз’єднанні в повітрі неминуче виникне електрична дуга, яка миттєво випарує контактні поверхні. Тому обов’язковою частиною реклоузера є блок вакуумного вимикача, який забезпечує швидке розмикання контактів, що знаходяться всередині вакуумної камери.

–        Організувати механічне керування моментом відключення (наприклад за допомогою теплового розчіплювача) не є доцільним, оскільки порогові значення струму і часу, при яких відбувається аварійне відключення ніколи не відомі завчасно і можуть змінюватись при зміні режимів роботи.

Тому в склад реклоузера неодмінно входять пристрої для вимірювання струму, напруги і мікропроцессорний термінал зберігання порогових значень для відключення (уставок реклоузера) та управління його роботою.

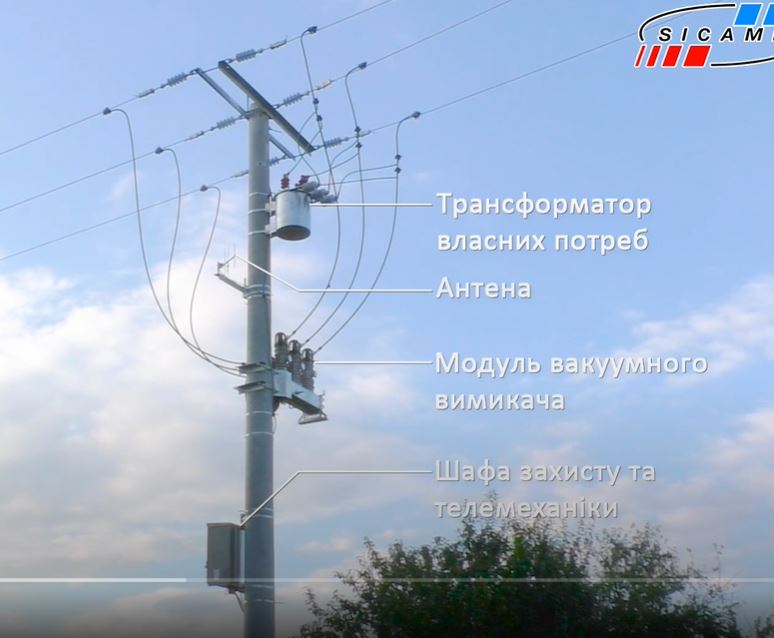

“Реклоузер завжди складається з комутаційного пристрою, блоку керування та  датчиків для визначення струму та/або напруги.”

  1. Полюси вакуумного вимикача всередені – вакуумна камера і приводний шток.
  2. Пружинний привід контактів вакуумного вимикача всередені корпусу.
  3. Вимірювальні трансформатори струму
  4. Трансформатор напруги для вимірювання напруги і живлення власних потреб.
  5. Шафа управління з мікропроцесорним терміналом джерелом резервного живлення, модем

Крім своїх основних функцій: аварійне відключення і “перевключення”,  без яких реклоузер не може називатися реклоузером, сучасні реклоузери мають широкий набір функцій релейного захисту, дистанційне керування, передачі даних про стан мережі, споживання елетроенергії. Це дозволяє операторам електромережі аналізувати та вдосконалювати ефективність роботи системи, а також попереджати можливі проблеми в мережі до того, як вони стануть критичними.

Тож сучасні реклоузери забезпечують не тільки захист електромережі від перевантажень та коротких замикань, але й функції моніторингу та управління електромережею.

Більш детально про застосування реклоузерів для оптимізації роботи повітряних ліній, алгоритми автоматичного повторного ввімкнення,  організації віддаленого керування та ін.  читайте у наших наступних блогах.
