Застосування реклоузера AR12 в мережах з напругою 6 кВ

У відповідності до технічних характеристик реклоузери AR12 розраховані на експлуатацію в повітряних мережах з  рівнем напруги до 12 кВ.

Живлення власних потреб

В складі реклоузер передбачено:

  • Блок живлення власних потреб (встановлений всередині шафи), що забезпечує живлення реклоузера на напрузі 24 В постійного струму в діапазоні вхідної змінної напруги від 100 до 240 В, 50 Гц.
  • Трансформатор власних потреб (встановлюється зовні на кронштейні) з коефіцієнтом трансформації 10/0,22 при підключенні до лінійної напруги 6 кВ забезпечує рівень напруги для живлення власних потреб не нижче 130 В.

Трансформатор власних потреб

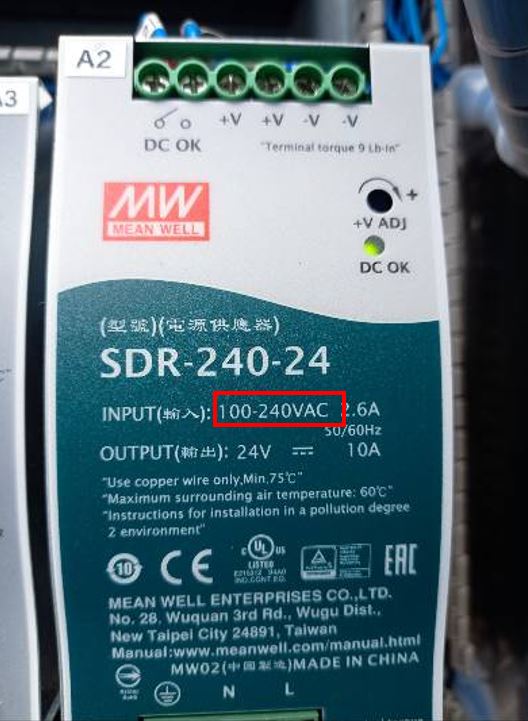

Блок живлення власних потреб

Таким чином при встановленні реклоузера AR12 в мережах з лінійною напругою 6 кВ комплектні трансформатор власних потреб (10/0,22 кВ) та блок живлення власних потреб  (100 – 240 В) в повній мірі забезпечують безвідмовну роботу реклоузера.

Налаштування захистів

На налаштування та роботу струмових захистів рівень напруги мережі 6 або 10 кВ не впливає.

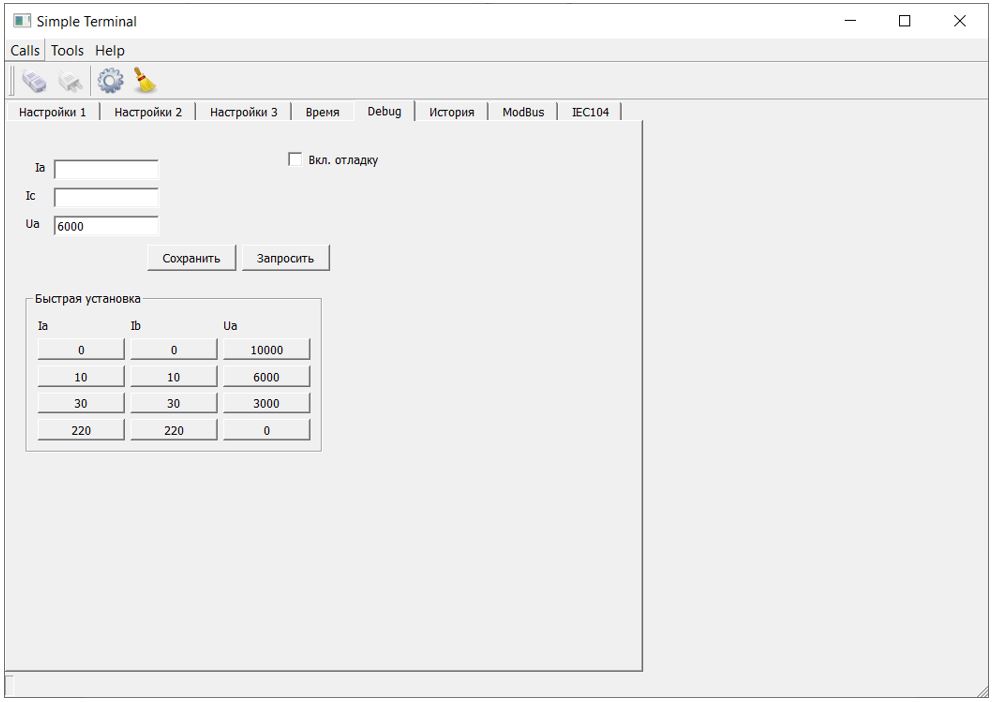

Для коректної роботи Захисту мінімальної напруги за допомоги програмного забезпечення Terminal слід змінити значення рівня напруги.

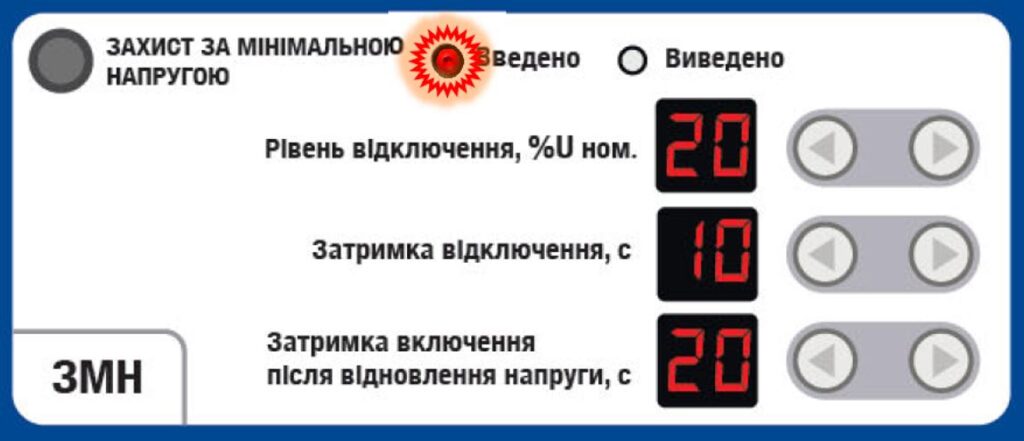

Якщо оперативний персонал не має змоги змінити уставки рівня напруги за допомогою ПЗ Terminal – рекомендовано вручну на терміналі РЗА за допомогою клавіш встановити Рівень відключення Uном в діапазоні від 20% до 50 %.

Увага! Не рекомендовано вводити уставку Рівня відключення Uном = 60 % без встановлення номінальної напруги 6 кВ в ПЗ Terminal.
