Реклоузер з базовим набором захистів для повітряних ліній з одностороннім живленням
Функції релейного захисту та автоматики:
- ненаправлені струмові захисти (МСЗ-1, МСЗ-2, Струмова відсічка);
- автоматичне повторне включення (АПВ – 2 ступеня);
- захист мінімальної напруги з повторним включенням (ЗМН АПВ);
- обсяг функцій РЗА – задовольняє вимоги до захисту відгалужень та ліній з одностороннім живленням відповідно до вимог ПУЕ (п.3.2.108).
Шафа захисту та управління
- наочна індикація та просте введення налаштувань;
- обмін даними з SCADА за протоколом IEC 60870-5-104
- накопичення енергії в іоністорах (для роботи РЗА та передачі даних до SCADА);
- відключення вимикача при зникненні напруги, з готовністю до включення за 10 с. при відновленні напруги в мережі.
- контроль справності котушок включення/відключення
Вакуумний вимикач з пружинним приводом
- заряду пружини вистачає на повний цикл АПВ (відкл – вкл – відкл);
- вимикач реклоузера можливо ЗАВЖДИ включити або відключити вручну за допомогою оперативної штанги.

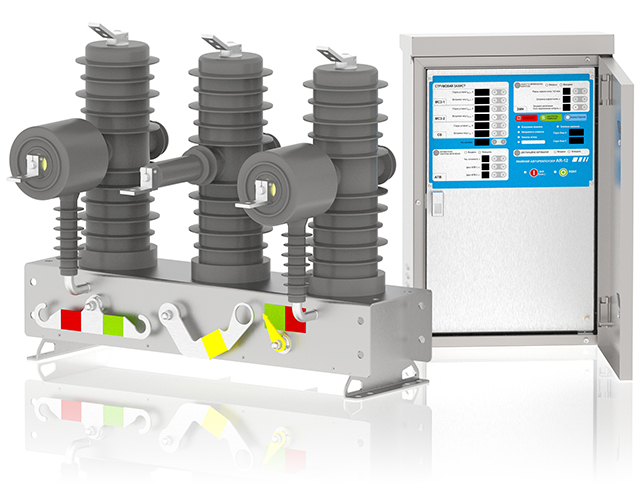

Реклоузер AR12 є комутаційним апаратом, який може керуватися як в ручному так і в автоматичному режимах, що забезпечено обладнанням яке входить до його складу.

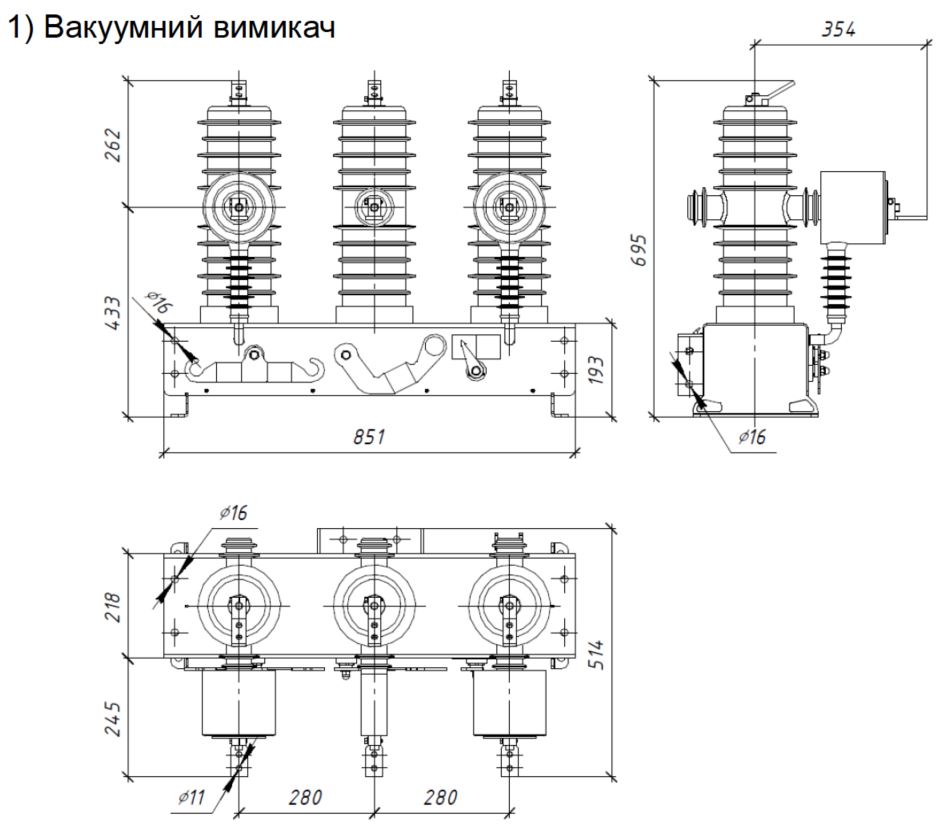

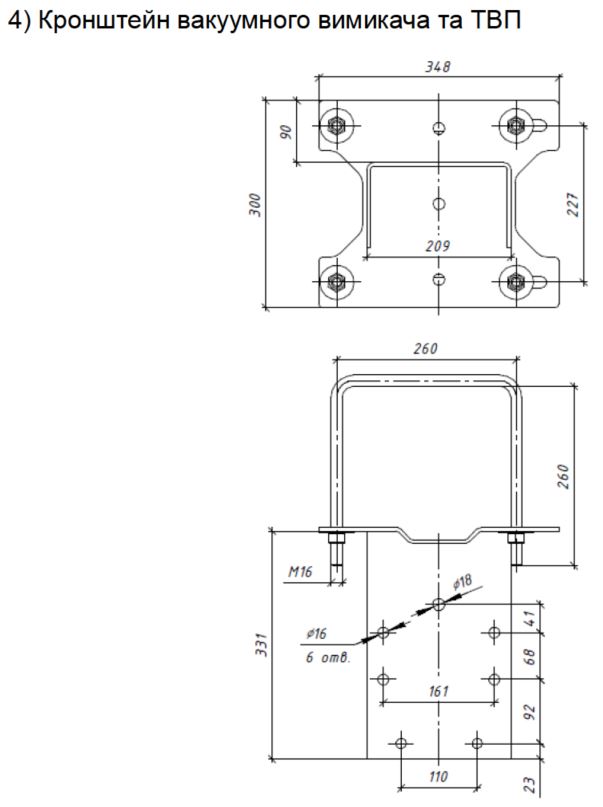

Вакуумний вимикач являє собою блок з трьох комутаційних полюсів з вакуумними камерами зовнішнього встановлення. У складі комутаційних полюсів передбачено вбудовані трансформатори струму з коефіцієнтами трансформації 50100-150/5 А. Пружинний привод комутаційних полюсів оснащений електричним та ручним приводами взведення пружин, що дозволяє проводити ручне включення і відключення при повній відсутності живлення, або виході з ладу шафи управління та захистів.
До складу шафи управління та захистів входять всі необхідні компоненти для живлення, захисту, керування та телемеханізації реклоузера.
ФУНКЦІЇ ЗАХИСТУ ТА АВТОМАТИКИ
- максимальний струмовий захист (3 ступені МСЗ-1, МСЗ-2, СВ);
- автоматичне повторне включення (АПВ, одно / дворазове);
- захист за мінімальною напругою (ЗМН) з функцією повторного включення при відновленні напруги.
Телекерування, телевимірювання (струм, напруга) та управління увімкненням / відключенням релоузера, а також сигналізація спрацьовування захистів і автоматики за допомогою реле і світлодіодів, з передаванням зареєстрованих подій по каналу АСУ (SCADA), по протоколу ModBus RTU або IEC 60870-5-104.
Налаштування функцій захисту та автоматики (зміна уставок, введення / виведення функцій захисту і автоматики) здійснюється:
- вручну через панель керування,
- через конфігураційний USB порт за допомогою ПК,
- по каналу АСУ (SCADA), інтерфейс ModBus RTU або IEC 60870-5-104.
Мінімальний час спрацьовування захистів– не більше 0,04 с.
Час повторної готовності захистів МСЗ після зниження вимірюваної величини нижче рівня повернення– не більше 0,04 с.
Похибка відліку витримки часу спрацьовування захистів– не більше 0,01 с для витримок до 5 с. і не більше 0,05 с. при витримках від 5 до 600 с.
Коефіцієнт повернення струмових захистів– не менше 0,95.

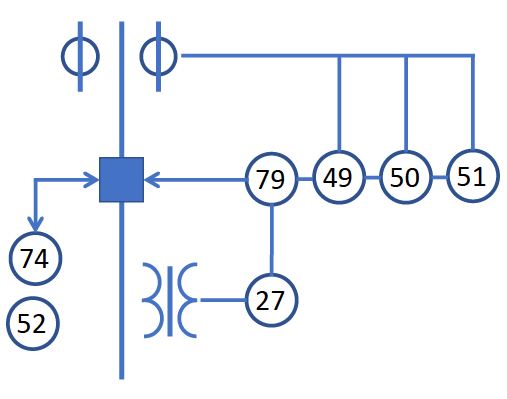

49 – МСЗ-1 (перевантаження)
50 – МСЗ-2 (струмовий захист з залежною та незалежною витримкою часу)
51 – СВ (струмовий захист з незалежною витримкою часу)
79 – АПВ (одно / дворазове)
27 – ЗМН з АПВ при відновленні напруги
74 – Контроль справності вимикача
52 – Управління вимикачем
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| параметр | значення |
|---|---|
| Номінальна напруга, кВ | 10 |
| Найбільша робоча напруга Ur, кВ | 12 |
| Номінальний струм Ir, А | 630 |
| Номінальний струм відключення, кА | 12,5 |
| Номінальна частота fr, Гц | 50 |
| Струм електродинамічної стійкості Ip, кА | 16 |
| Струм термічної стійкості Isc, кА | 12,5 |
| Тривалість короткого замикання tk, с | 3 |
| Номінальна напруга кіл управління Ua, В | 24 |
| Механічний ресурс, ВО | 2000 (клас М1) |
| Комутаційний ресурс | |
| за номінальним струмом, операцій «ВО» | 10000 |
| за номінальним струмом відключення, операцій «ВО» | 30 |
| Власний час відключення комутаційного апарата, мс | 45-80 |
| Власний час роботи РЗА, мс | 50 |
| Випробувальна напруга повного грозового імпульсу UP, кВ | 75 |
| Випробувальна однохвилинна напруга промислової частоти Ud, кВ | 42 |
| Власний час відключення комутаційного апарата, мс | 45-80 |
| тупінь захисту приладу оболонками, ДСТУ EN 60529 | IP54 |
| Перехідний опір контактів головного кола комутаційного апарату, мкОм не більше | 90 |
| Категорія розміщення | У1 |
| Верхнє значення відносної вологості повітря при температурі 35°С | 95 % |
| Робочий діапазон температур навколишнього середовища, °С | мінус 40° ... +40° |
| Найбільша висота експлуатації над рівнем моря | 1000 м |
| Маса | 128 кг (або залежно від комплекту поставки реклоузера за договором) |
| Параметри систем вимірювання | |
| Кількість трансформаторів струму (ТС) | 2 |
| Коефіцієнт трансформації ТС | 50/5, 100/5, 150/5; 100/5, 200/5, 400/5 (інший по замовленню) |
| Номінальне навантаження ТС, ВА | 2,5 |
| Клас точності ТС | 5Р |

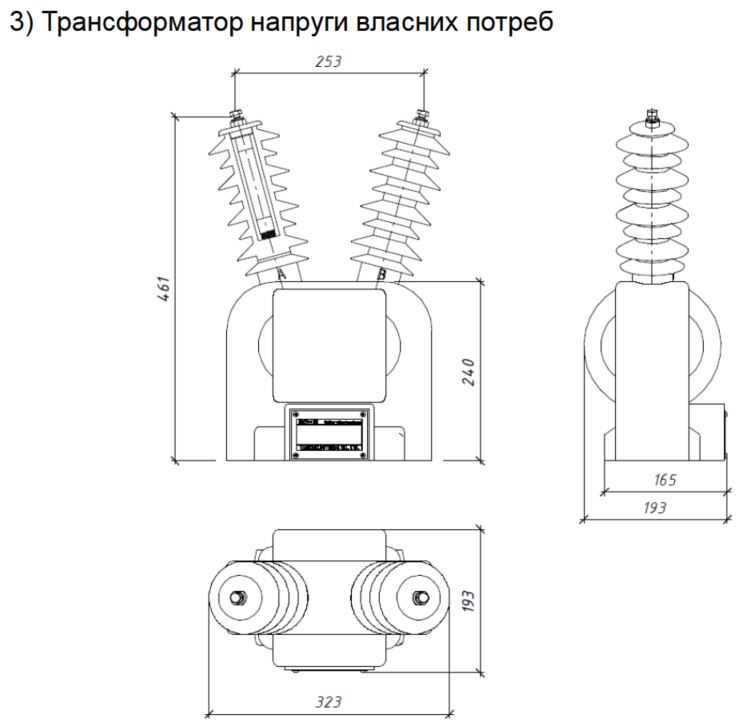

| Технічні характеристики трансформатора напруги власних потреб | |
| Номінальна напруга на стороні високої наруги, кВ | 10 |
| Номінальна напруга на стороні низької напруги, В | 220 |
| Номінальна частота, Гц | 50 |
| Номінальна потужність, ВА | 300 |
