Обов’язковим етапом до встановлення реклоузера є проєктування. Проєктування встановлення реклоузера передбачає:
- Розробку будівельної конструкції (опори), проєкту конфігурацію обладнання та конфігурацію проходження ліній.
- Вибір способів управляння та інтеграції у систему SCADA замовника. Детальніше у розділі “Матеріали для зв’язківців”.
- Розрахунок уставок (детальніше про це буде написано у окремому розділі або у статті блогу).

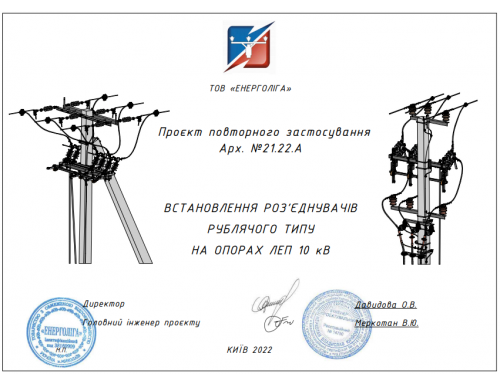

При проєктуванні рекомендуємо користуватись існуючими розробленими проєктними рішеннями. Це варіанти найбільш розповсюджених типів опор та конфігурацій лінії. Додатково буде корисно передбачати встановлення роз’єднувачів та систем зазелмення.

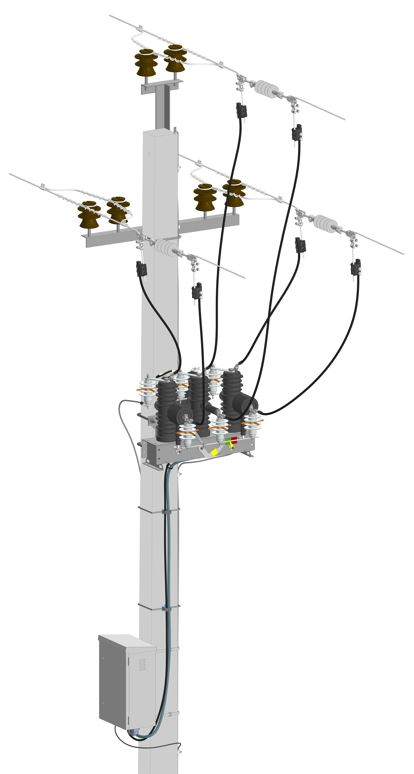

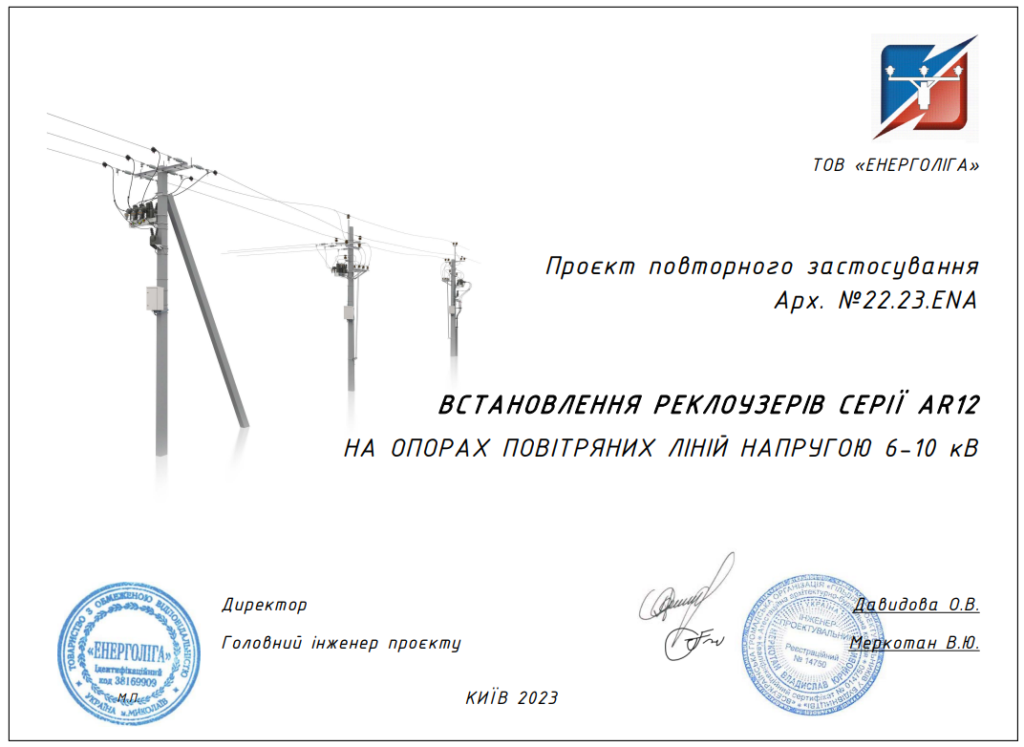

В проєкті наведені робочі креслення одноколових опор з встановленням реклоузерів серії AR12 в повітряні лінії напругою 6-10 кВ на базі залізобетонних стояків типу СВ 105 та центрифугованих стояків СК 105, СК 120.
Типові рішення можуть бути використані при новому будівництві, реконструкції та організації нових відгалужень від існуючих ліній. В проєкті наведено будівельні рішення для трьох типів реклоузерів, кожен з яких має своє функціональне призначення.
У даному випуску наведені робочі креслення встановлення авіаційних куль-маркерів для забезпечення денного маркування тросів повітряних ліній з метою забезпечення їх видимості для суден цивільної авіації та спіральних маркерів для захисту птахів від зіткень з проводоами та тросами повітряних ліній. 1.3. Робочі креслення проекту розроблені для використання на ПЛ 6-35 кВ та ПЛ 110-750 кВ при новому будівництві, при реконструкціях та при організації нових відгалужень від існуючих ліній.

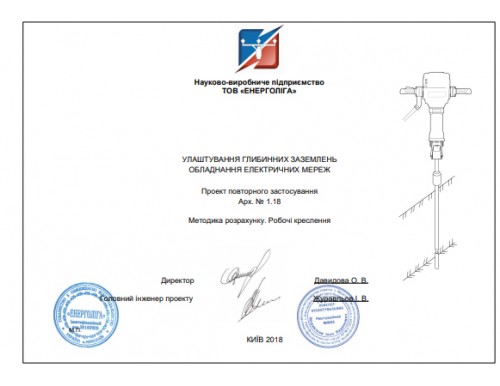

У проекті дана методика розрахунку та робочі креслення для улаштування глибинних заземлень. Методи розрахунку опору заземлювальних пристроїв, що наведені в складі даного проекту є ідентичними до методів наведених у BS 7430:2011+A1:2015 Code of practice for protective earthing of electrical installations (Кодекс практики захисного заземлення електричних установок) . Основою вертикальних заземлювачів є сталеві стрижні з мідним електролітичним покриттям. При виконанні заземлень за типовими рішеннями, що наведені у даному проекті суттєво зменшується час на виконання заземлення, зменшуються об’єми земляних робіт, непотрібне зварювання. З’єднання між стрижнями досягається за рахунок їх спеціальної конструкції, входженням та завальцьовуванням один в одному.
Спеціалісти ТОВ “Автоматизація електромереж” допомагають розробляти нові конструктивні рішення для встановлення реклоузерів згідно вимог замовника. Це може передбачати розробку нових кронштейнів, конфігурування різних типів стійок та приєднання до повітряної чи кабельної лінії.
За потреби проєктувальник може самостійно розробити конфігурацію для встановлення реклоузера на разноманітних несучих конструкціях використовуючи 3d моделі. Моделі реклоузерів, кронштейнів та додаткового обладання Ви можете завантажити нижче:
Окремі 3D моделі обладання (*.zip, *.stp, *.dwg)
Вакуумний вимикач

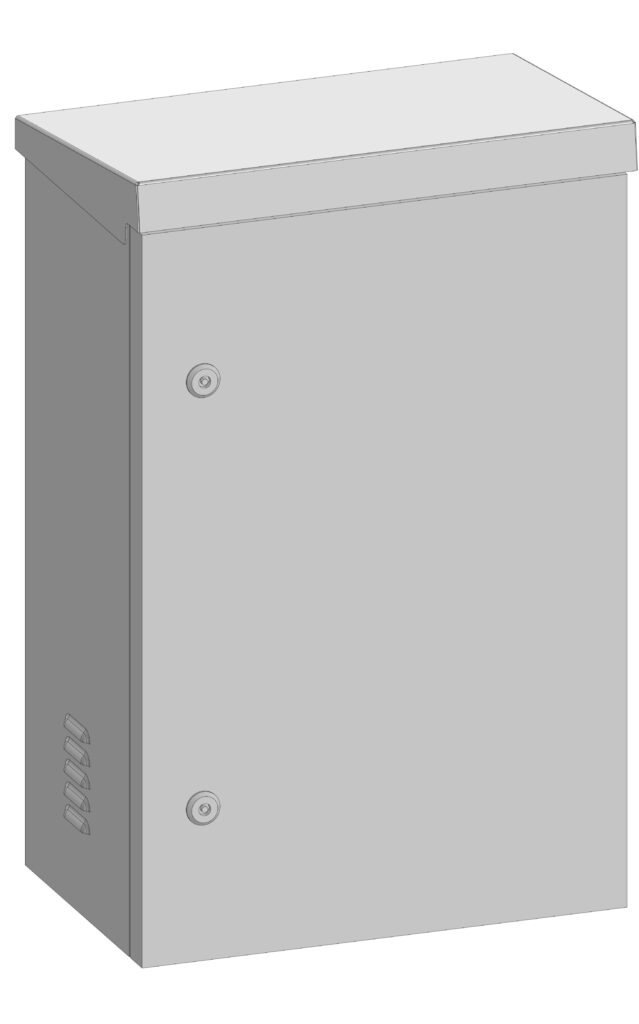

Шафа управління та захистів

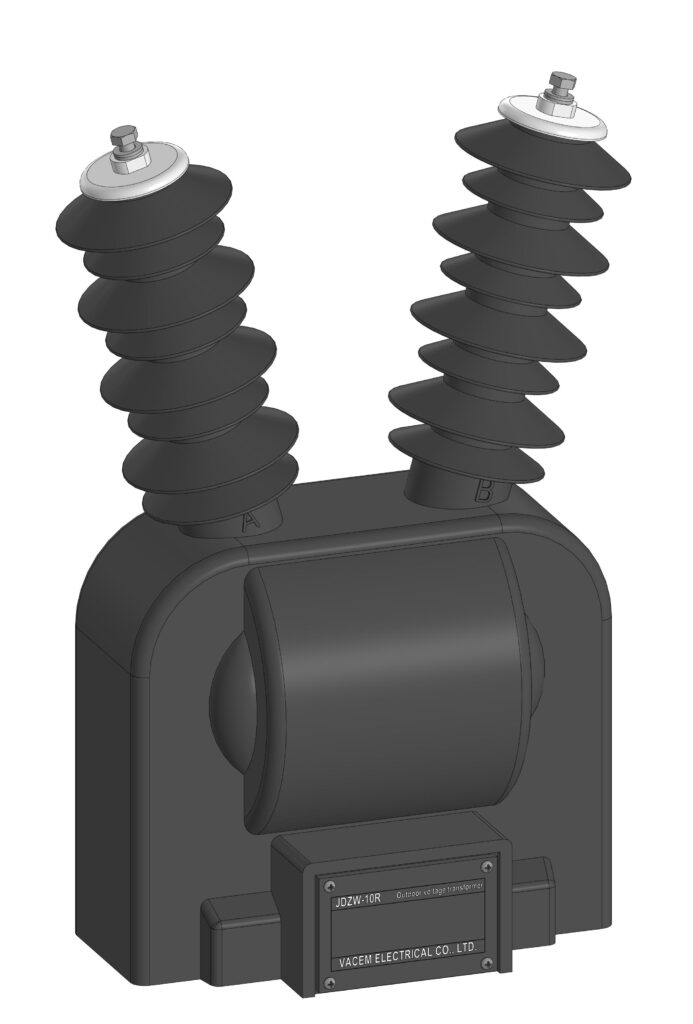

Трансформатор напруги власних потреб

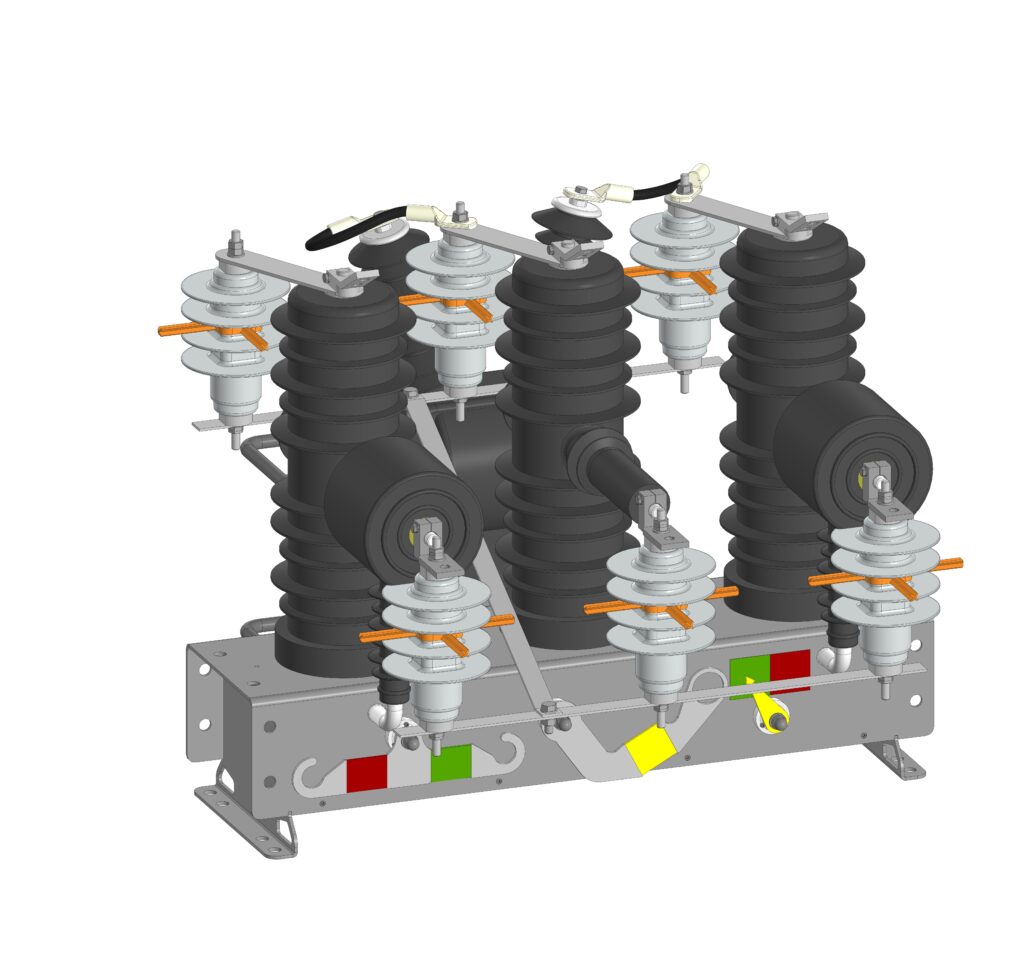

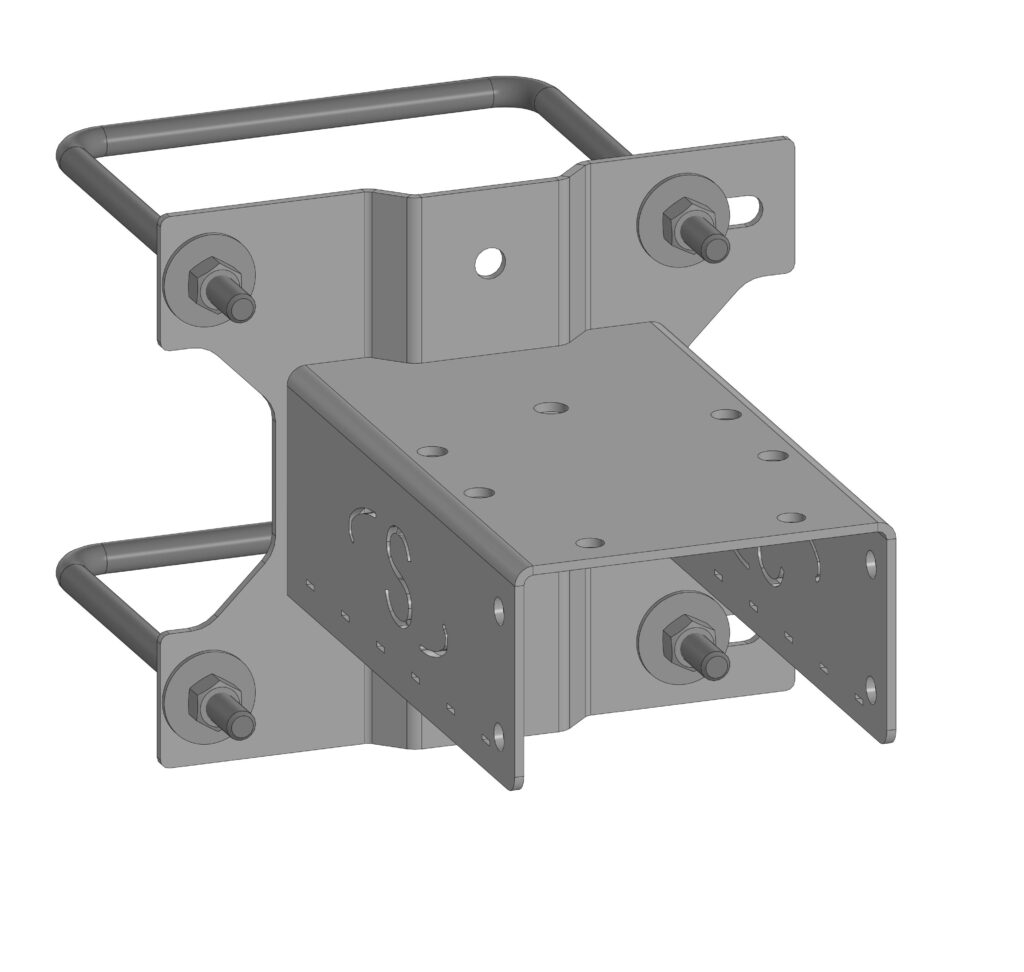

Кронштейн вакуумного вимикача та ТВП

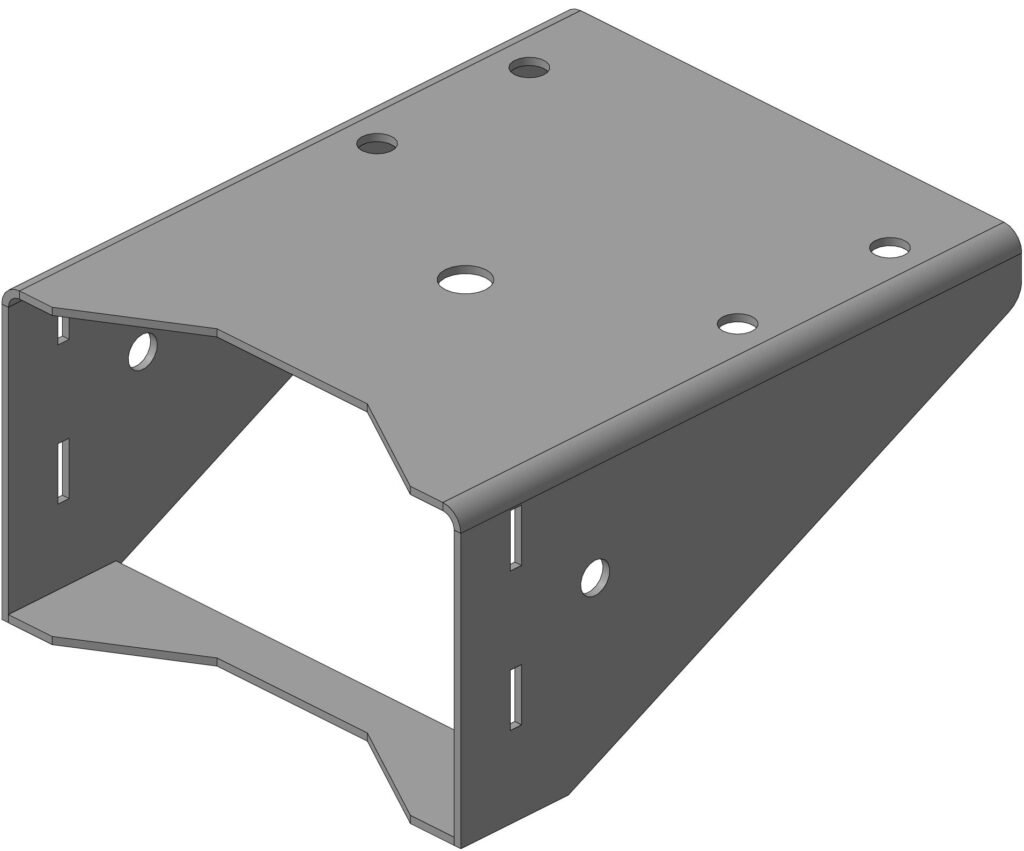

Кронштейн ТВП
3D моделі типових рішень та збірок

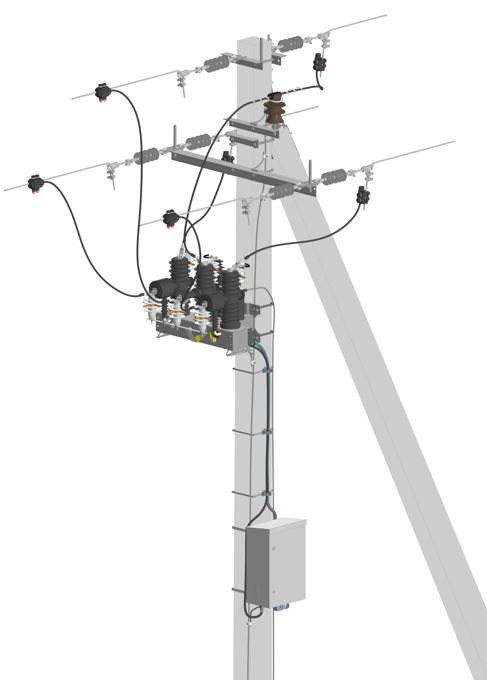

Встановлення на анкерній опорі з підкосом

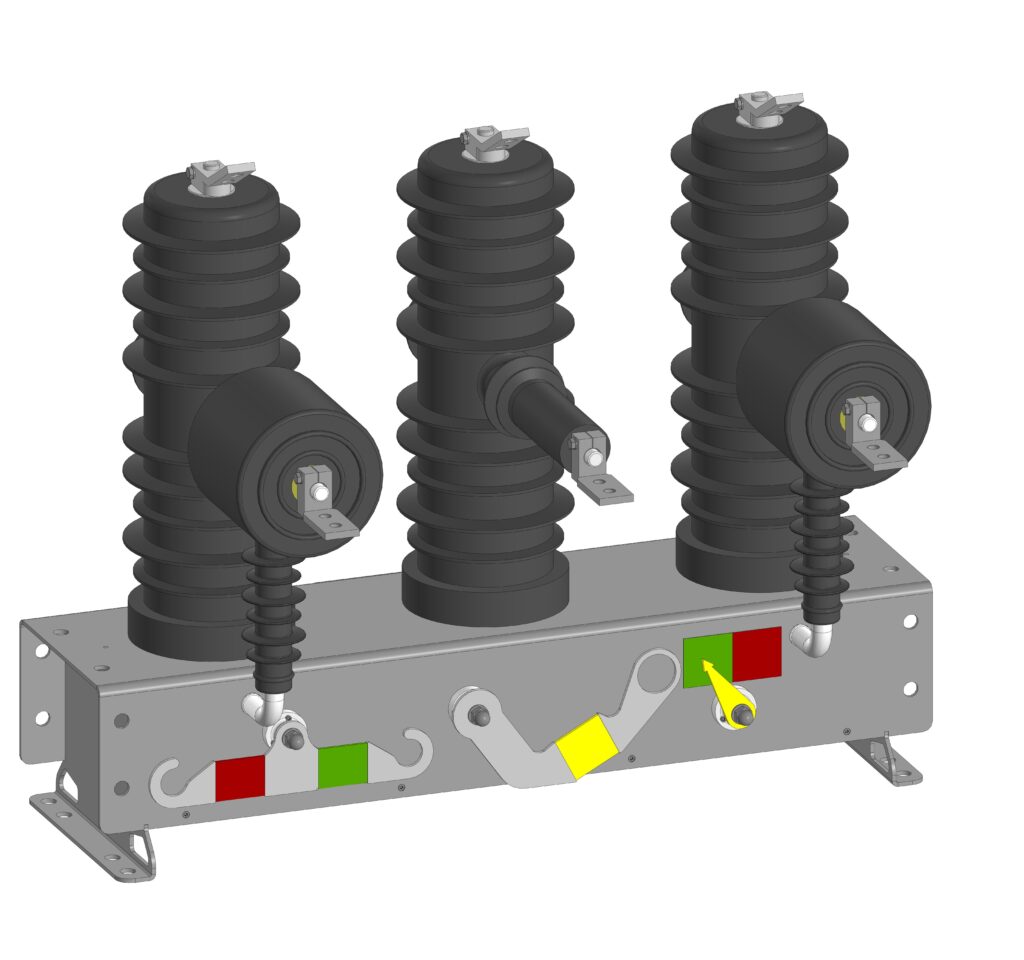

3d модель вакуумного вимикача

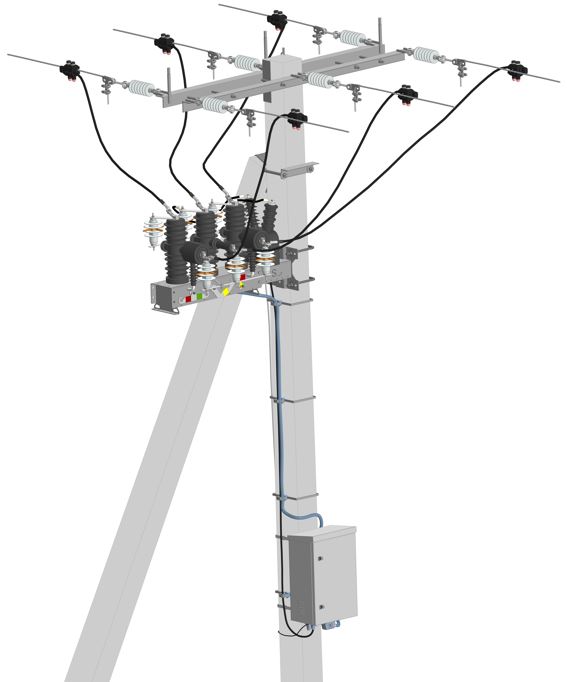

Встановлення на анкерній опорі з підкосом
3d модель вакуумного вимикача
