Автоматичне повторне ввімкнення (АПВ) реклоузера

Загальне поняття про АПВ

АПВ може бути налаштовано на декілька спроб включити вимикач для відновлення живлення. Ці спроби умовно називають Циклами АПВ.

Вважається, якщо пошкодження не зникло після двох циклів АПВ – воно є стійким і вимагає виїзду оперативного персоналу для проведення ремонтних робіт на пошкодженій ділянці.

Стандартом IEC 62271-111 для реклоузерів, в якості прикладу, запропоновано наступну послідовність операцій для циклів АПВ:

O – t – CO – t’ – CO – t’’ – CO, де:

  • О – відключення вимикача;
  • С – включення вимикача;
  • t, t’, t’’ – інтервали часу.

Рекомендовані за стандартом інтервали часу для швидкого АПВ:

t = 0,5 с, t’ = 2 с, t’’ = 5 с.

Графічне пояснення послідовності операцій АПВ наведено на Рис.1.

Рис. 1 Послідовність операцій O – t – CO – t’ – CO – t’’ – CO

Функція АПВ в реклоузерах AR12 та AR12/2

Функцію АПВ в реклоузерах AR12 та AR12/2 може бути налаштовано на одну чи дві спроби включити вимикач для відновлення живлення, тобто на два цикли АПВ (див. Рис. 2).

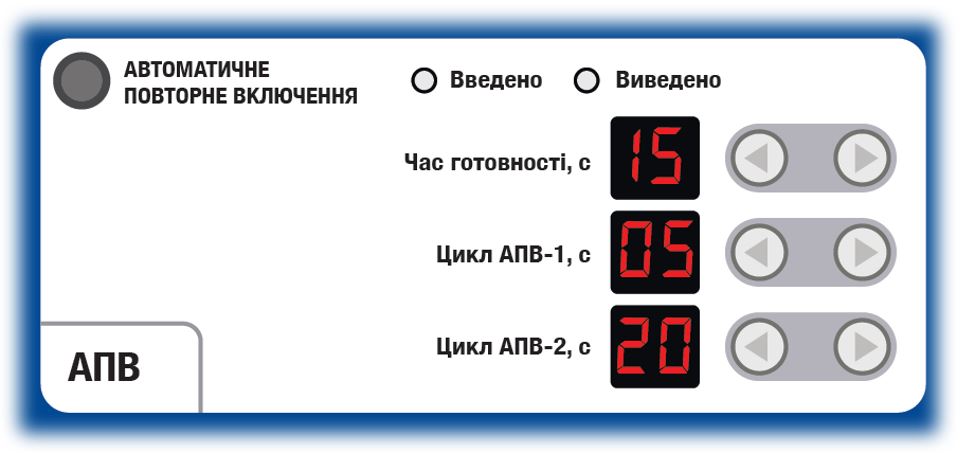

Рис. 2 Вигляд блоку АПВ в РЗА

Послідовність операцій циклів АПВ для реклоузерів AR12 та AR12/2 :

O – Цикл АПВ-1 – CO – Цикл АПВ-2  – CO

інтервали часу:

  • Цикл АПВ-1 від 0,1 до 5 с.
  • Цикл АПВ-2 від 10 до 60 с.

Графічне пояснення послідовності операцій АПВ наведено  на Рис. 3.

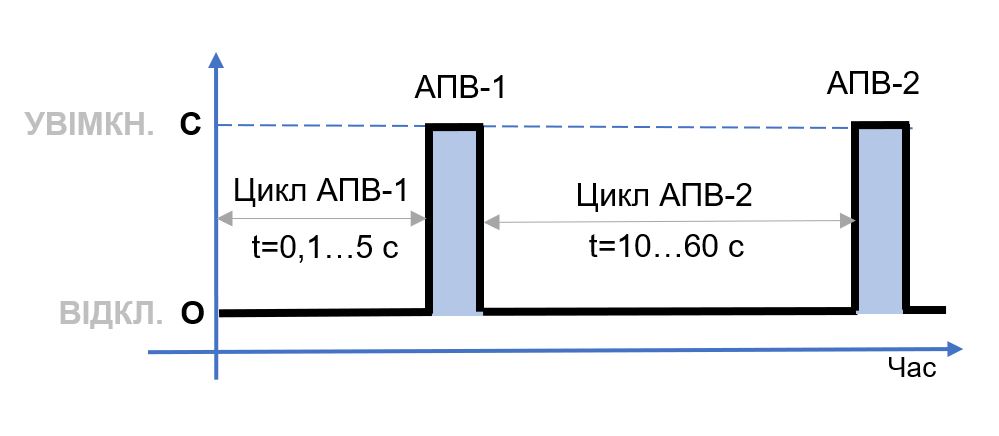

Рис. 3 Послідовність АПВ для реклоузерів AR12 та AR12/2

Час готовності – таймер, відлік якого починається після увімкнення вимикача.

Упродовж відліку часу готовності блок АПВ слідкує за активністю струмових захистів. Якщо в процесі відліку часу готовності відбувається відключення вимикача струмовими захистами, то АПВ не активується (блокування АПВ) і вимикач лишається у відключеному положенні (Рис. 4 а).

Якщо відліку часу готовності закінчився успішно – цикли АПВ готові до роботи (Рис. 4 б).

Мінімальне значення часу готовності для Реклоузерів AR12 та AR12/2 складає 10 секунд.

Це пов’язано в першу чергу з тим, що для правильної роботи АПВ на вимикачах з пружинним приводом час готовності має бути встановленим більше за час заведення пружин приводу (час готовності вимикача).

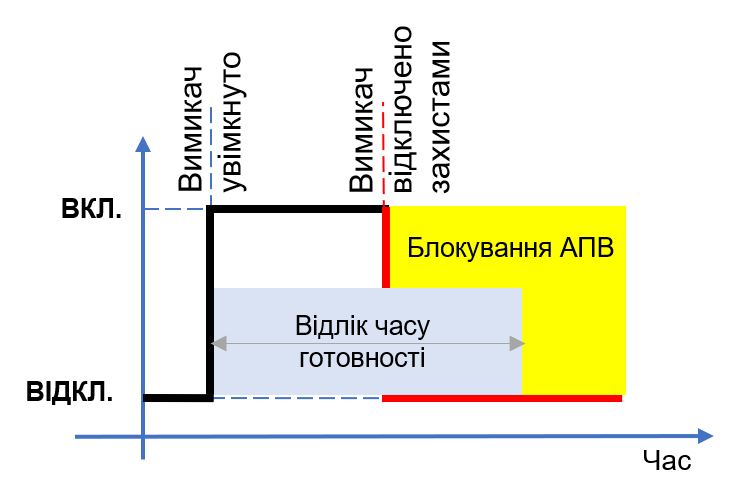

а) АПВ заблоковано

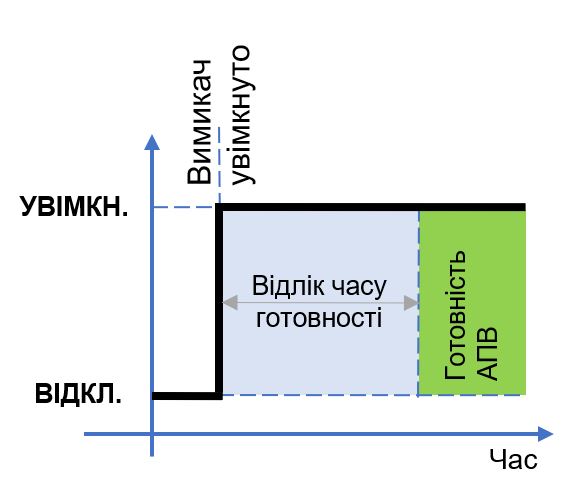

б) АПВ готово до роботи
Рис. 4 Послідовність АПВ для реклоузерів AR12 та AR12/2

Автоматичне повторне включення 1

Цикл АПВ-1 – таймер, відлік якого починається після відключення вимикача струмовими захистами.

Після завершення відліку часу АПВ-1 включає вимикач.

Результат дії АПВ-1 може бути успішним, або неуспішним.

Успішне АПВ-1 (Рис. 5 а)

Якщо увімкнення вимикача пройшло успішно (відсутні пуски струмових захистів) – запускається відлік Часу готовності.

Після закінчення відліку часу готовності АПВ знову стає готовим до роботи

Неуспішне АПВ-1 (Рис. 5 б)

Дія АПВ-1 вважається неуспішною, якщо після увімкнення вимикача його знову було відключено захистами.

Вимикач лишається у відключеному положенні, якщо цикл АПВ-2 не був введений в налаштуваннях.

Якщо АПВ-2 введено, то починається відлік таймеру для циклу АПВ-2 (див. Рис. 6).

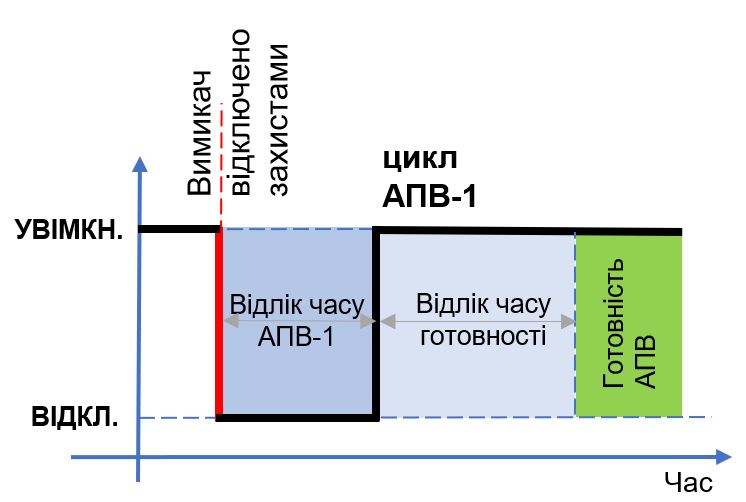

а) Успішне АПВ-1

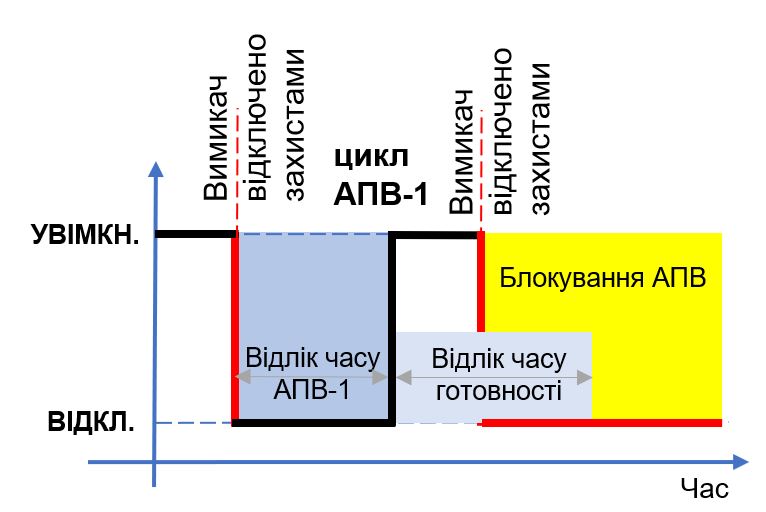

б) Неуспішне АПВ-1
Рис. 5 Робота циклу АПВ-1

Автоматичне повторне включення 2

Цикл АПВ-2 – таймер, відлік якого починається після неуспішного АПВ-1.

Після завершення відліку часу АПВ-2 включає вимикач.

Результат дії АПВ-2 може бути успішним, або неуспішним.



Успішне АПВ-2 (Рис. 6 а)

Якщо увімкнення вимикача пройшло успішно (відсутні пуски струмових захистів) – запускається відлік Часу готовності.

Після закінчення відліку часу готовності цикли АПВ-1 та АПВ-2 знову стають готовим до роботи.

Неуспішне АПВ-2 (Рис. 6 б)

Дія АПВ-2 вважається неуспішною, якщо після увімкнення вимикача його знову було відключено захистами.

При неуспішній дії АПВ-2 вимикач лишається у відключеному положенні.

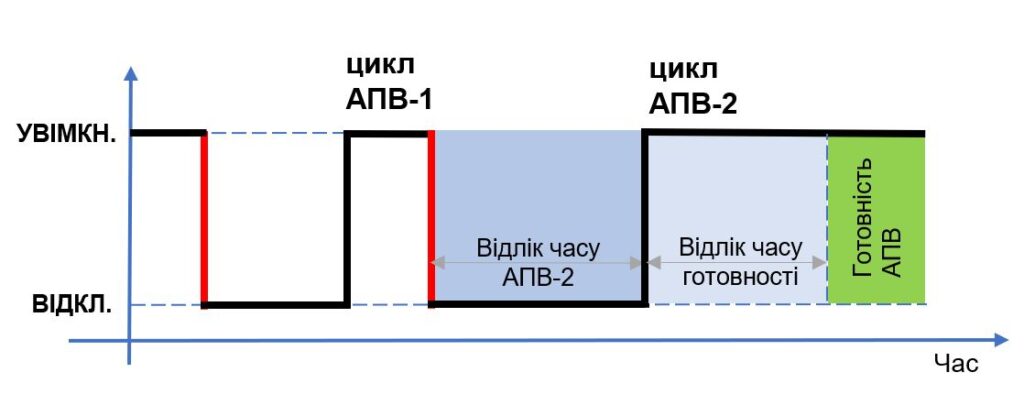

а) Успішне АПВ-2

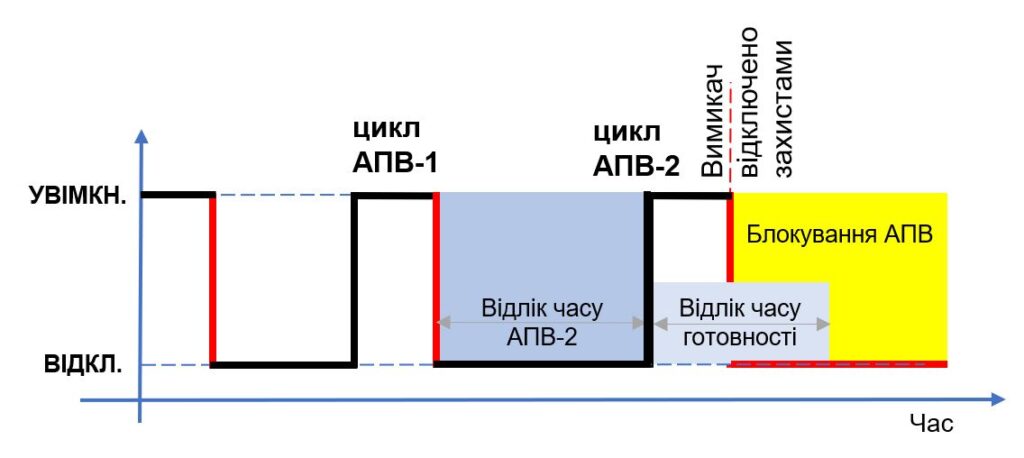

б) Неуспішне АПВ-2
Рис. 5 Робота циклу АПВ-2

Подальші дії після неуспішних АПВ

Після неуспішних спроб увімкнення вимикача циклами АПВ1- та АПВ-2 подальше включення вимикача в автоматичному та місцевому-ручному або дистанційному режимі буде заблоковано.

Для розблокування вимикача для подальшого включення необхідно виконати СКИДАННЯ дії захистів.

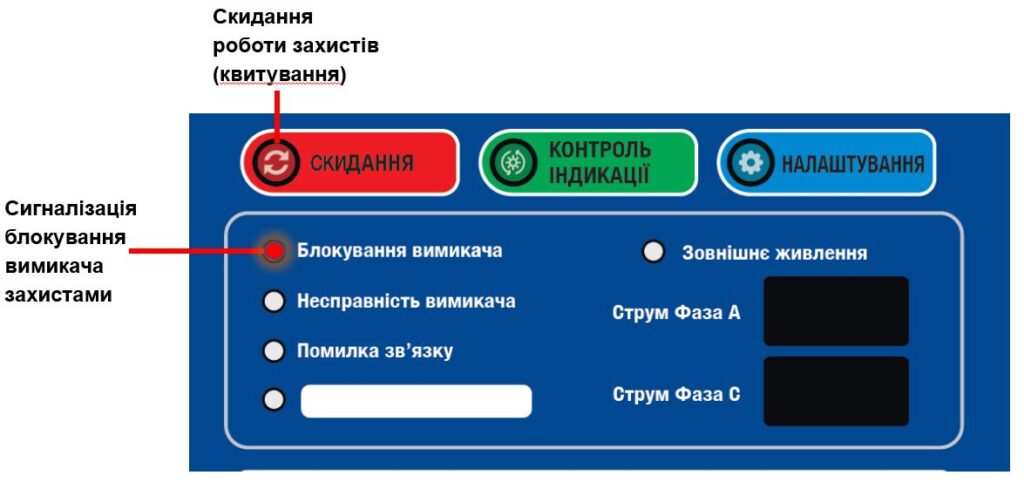

В місцевому-ручному режимі керування для скидання блокування вимикача необхідно натиснути кнопку СКИДАННЯ на панелі термінала РЗА. При цьому світлова сигналізація блокування вимикача має зникнути.

Також скидання дії захистів може бути проведено в дистанційному режимі керування за допомогою команди від системи телемеханіки SCADA.

УВАГА! Включення вимикача можливе тільки після проведення СКИДАННЯ дії захистів

Висновки:

  1. Автоматичне повторне ввімкнення – функція яка в автоматичному режимі (без участі оперативного персоналу) забезпечує відновлення живлення на пошкодженій ділянці мережі. За умови, що пошкодження самоусунулось (проводи не торкаються один одного, дрібні гілки зкинуто струмом КЗ, тобто – відновилась повітряна ізоляція лінії). АПВ дозволяє швидко відновити живлення, та зменшити показник SAIDI (тривалість перерви в електропостачанні).
  2. Кількість спроб включення вимикача на пошкодження є обмеженою (найчастіше не більше двох). Вважається що, якщо пошкодження не усунулося після другої спроби АПВ – воно є стійким і вимагає усунення при проведенні ремонтних робіт на ділянці.
  3. Після неуспішного відпрацювання всіх введених циклів АПВ подальші спроби включення вимикача блокуються алгоритмом автоматики Реклоузера. Вимикач можливо включити тільки в ручному режимі (місцево або дистанційно через SCADA) попередньо зробивши скидання блокування.
  4. АПВ для кабельних ліній не застосовується, так як для кабелів відсутні такі явища як міжфазні короткі замикання від зхлестування проводів, або падіння гілок. Замикання в кабелних лініях є стійкими і не можуть самоусунутись.
